TECHNO-FRONTIER 2022 出展报告

1.应用于各个领域的非接触开关装饰技术的介绍

1.什么是非接触开关

所谓非接触开关，是指内藏的红外线传感器通过检测手，实现非接触的开/关开关。 通过将传感器对应涂料印刷在红外线的投光•受光口上，使人意识不到被内藏了的传感器的设计成为可能。

(1)印刷了传感器对应涂料的玻璃罩　
(2)传感器主体（IC芯片）　
(3)传感器投光、受光的红外线

2.增加非接触开关可能性的传感器涂料

传感器对应涂料，与非接触开关内藏的传感器的特性结合起来，可以调整透射波长和透射度。另外，传感器对应涂料，由于可以增加非接触开关的装饰自由度，可以在各种各样的领域应用。

3.非接触式按键的应用

不能特定人数的被接触产品已经开始了无接触化。
通过结合测距传感器和红外透射涂料，可以应用于非接触式按键。
不想传感器部件显得突出，同时又不想降低功能的情况下，红外透射涂料最适合。

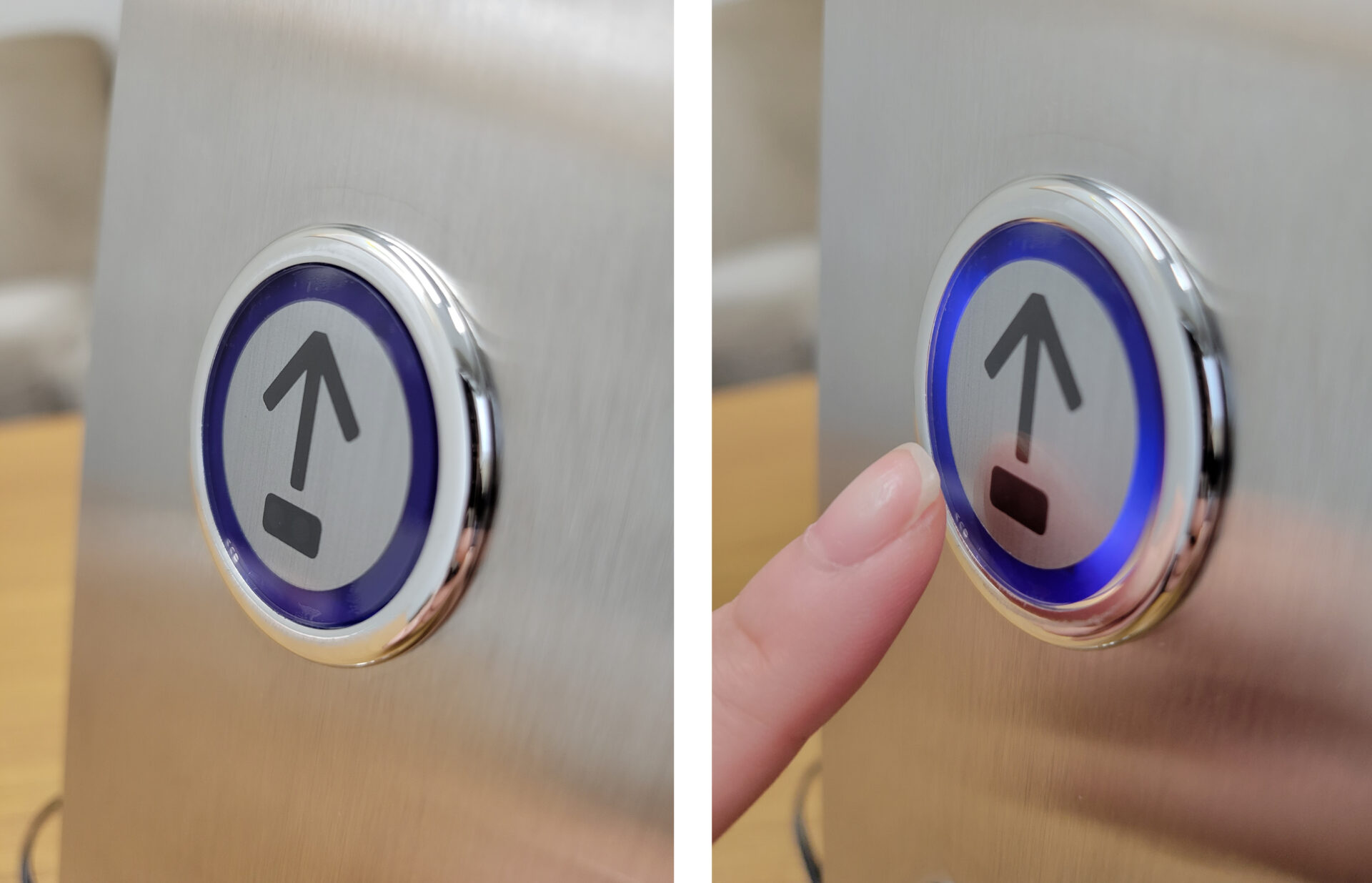

以下图像中，红外透射涂料印刷在箭头下方，当手指靠近时，内置传感器会响应并发出蓝色光。

合作公司：日本电气株式会社、东亚电子株式会社

2.可以帮助产品实现轻量化的屏蔽电磁波产品的介绍

1.什么是屏蔽电磁波涂料

电磁波屏蔽用涂料，是导电涂料的一种，是具有导电性的涂膜阻隔（屏蔽）电磁波的侵入•泄漏的涂料。与金属箔等其他屏蔽材料相比，具有轻薄型、高耐湿性等优异的功能性。

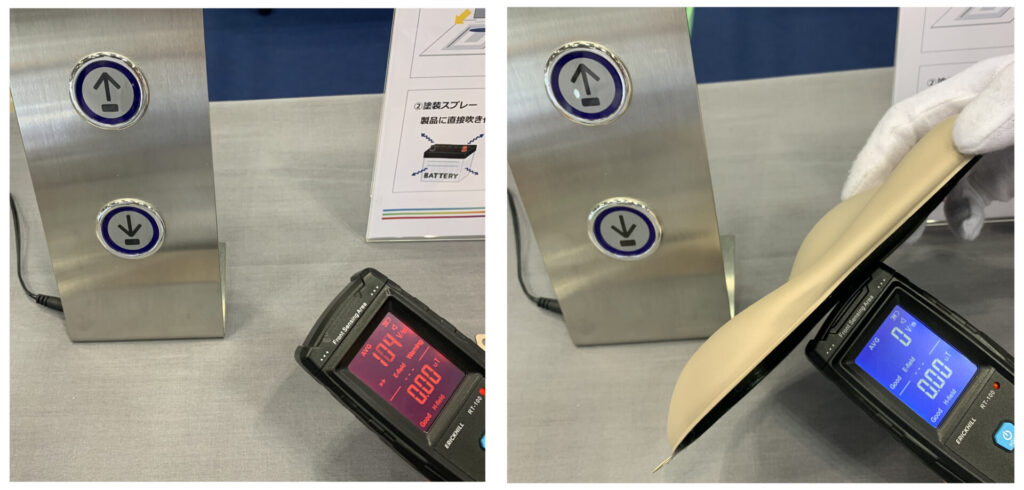

下面是一个示例，其中电磁波（本例中测量辐射电场）由非接触式按钮演示机发射，并用电磁波屏蔽涂料的印刷材料（喷涂在薄膜上）屏蔽。 辐射电场从正常测量值 （118 V/m）（左）到不可测量 （0 V/m）（右）范围都可屏蔽。

在第13届汽车行业展上，我们展示了一个用丝网印刷胶片屏蔽的例子。

2.电磁波屏蔽涂料的特点

电磁波屏蔽涂料有四个特点。

1. 与树脂材料相结合，可减轻重量和变薄
2. 在各种材料上可附着
3. 可以灵活地进行局部印刷
4. 可以通过一种涂料屏蔽各种频率（0.1MHz 至 8.5GHz）

与其他电磁波屏蔽材料不同，该产品将电磁波屏蔽效果与丝网印刷的优点相结合。

3.电磁波屏蔽用涂料的屏蔽性能

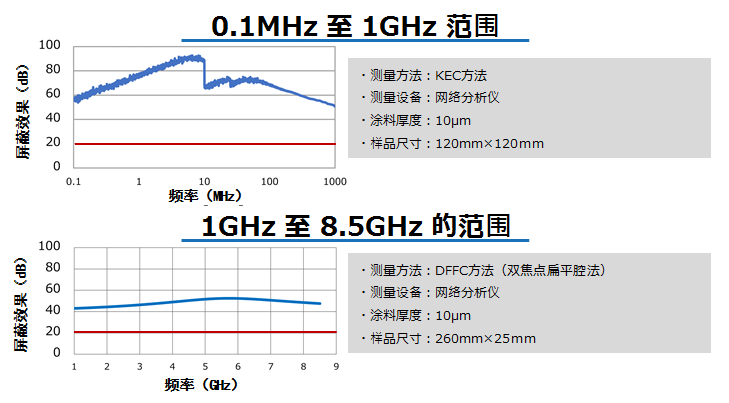

电磁波屏蔽涂料的屏蔽效果可根据涂料的电阻值和印刷条件进行调整。 以下是测量各频区域屏蔽效果的结果。

4.如何使用电磁波屏蔽涂料

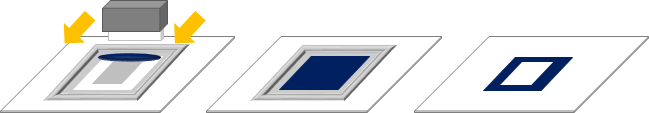

（1） 丝网印刷：可印刷为需要屏蔽功能的部分的形状

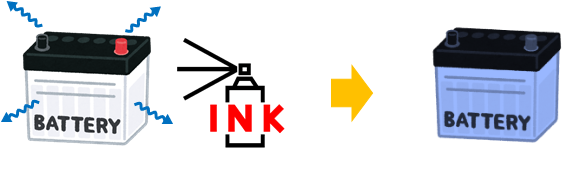

（2）喷涂：可直接喷涂产品，赋予电磁波屏蔽功能

5.电磁波屏蔽用涂料的印刷示例

以下是MRX-HF导电涂料黑色・灰色・茶色的印刷样品。电磁波屏蔽用涂料可以在印刷电磁波屏蔽和加饰的一个工程上同时使用。此外，在设定色以外的加饰的情况下，一般涂料的重叠印刷也可以自由表现 。

・MRX-HF导电涂料、灰色、茶色的印刷例

印刷条件：
黑色・灰色　T-250网目、Z-004溶剂 5%、210固化剂 5%、80°C-30分钟
茶色　T-250网目、SM-800添加剂 10%、210固化剂 5%、80°C-30分钟

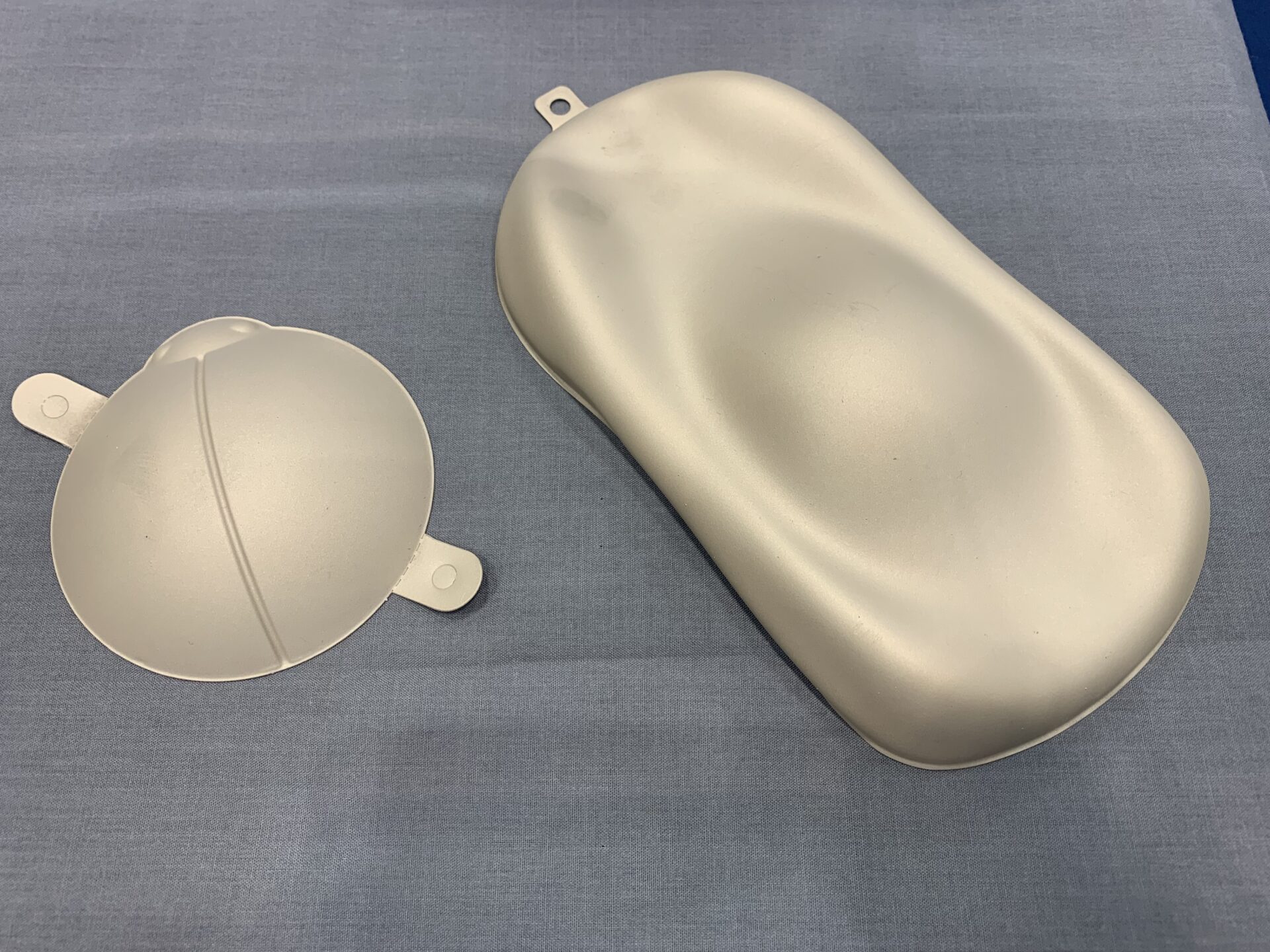

・MRX-HF 导电茶色涂料喷涂示例

喷涂条件：Z-701溶剂100%，210固化剂5%，80°C-30分钟
