Vol.163

IR透过涂料功能与设计性的并存

IRX-HF的介绍

给考虑智能手机的高功能化的开发负责人的通知!

此次将介绍可同时兼顾IR透过功能与图案设计性的技术。

1. 兼顾IR透过功能与图案设计性

1.1 使IR或特定可视光的透过的功能为

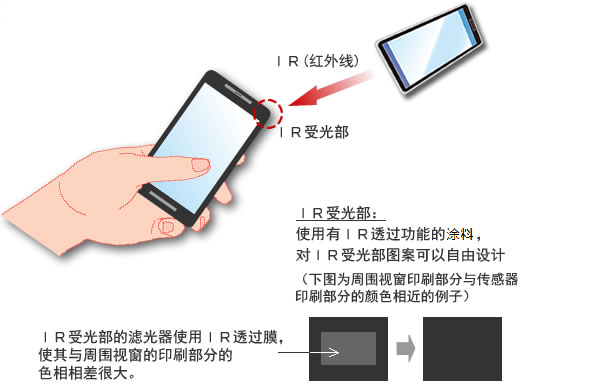

现在的智能手机的触摸屏为了实现IR(红外线)通信或者与环境相符合的画面亮度调整等功能,会内藏IR光接受器或可视光传感器。

到现在为止传感器内藏的滤光器部与IR透过膜(只可以透过IR的薄膜)相粘附,使其与其他的外装部分有不同表观性。

但是,如果滤光器部采用有选择性透过IR或特定可视光线的机能的涂料,比如说可以使滤光器部分与周围的视窗印刷部分的色相相近,同时也可维持传感器的功能。

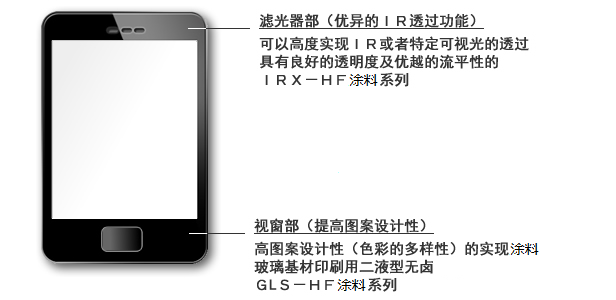

1.2 智能手机的触摸屏同时具备IR透过功能及图案设计性

玻璃基材用涂料GLS-HF系列与IR透过涂料IRX-HF系列的组合,可以在触摸屏上同时实现IR透过功能及自由的图案设计。



2. IRX-HF系列的特征

2.1 IRX-HF涂料系列的优越功能

  1. 选择性控制透过波长
    IR(红外线)或特定可视光线的透过可以通过调色进行选择性控制

  2. 高透明度
    IR或可视光线通过高透过率选择性透过

  3. 优越的流平性
    能防止滤光器部的乱反射,预防传感器的误作动

  4. 优越的环境对应
    原材料中不意图使用卤素(氯Cl、溴Br)
    (Cl ≦900ppm、Br ≦900ppm、Cl+Br ≦1500ppm)



2.2 IRX-HF系列涂料的耐性值

IRX-HF涂料系列的耐性值如下。(以下为弊社的测试结果,并非保证值)

试验项目 试验条件 试验结果
接着性 JIS K 5600-5-6:ISO2409(交叉划线法) ,1mm宽幅 6×6、胶带剥离 0(无剥离)
铅笔硬度 JIS K 5600-5-4(铅笔法)、负重 750g观察涂膜无刮伤时的硬度 2H
耐热性 80℃、1000小时的环境下,观察涂膜的外观变化及有无剥离 无异常
耐温水性 60℃温水,72小时浸漬,观察涂膜的外观变化及有无剥离 无异常
耐湿性 60℃ 95%RH, 1000小时环境下,观察涂膜的外观变化及有无剥离 无异常
耐沸水性 用沸水24小时浸漬,观察涂膜外观变化及有无剥离 无异常
耐摩擦性 学振型摩擦试验机,KANAKIN 3号棉布,负重 500g 1000次摩擦,观察是否掉色 无异常
促进耐光性 耐光促进仪BP温度 63+/-3℃,1000小时的环境下,观察是否褪色及有无剥离 无异常
促进耐候性 耐气候促进仪BP温度 63+/-3℃,降雨 18分/120分 1000小时的环境下,观察是否褪色及有无剥离 无异常

*干燥条件:150℃、30 分 *使用材料:玻璃板 *使用版:T-350目
*使用涂料:IRX-HF涂料基础色, Z-705 溶剂 5%稀释 ,GLS玻璃补强剂 0.5%
