Smart Sensing 2023 出展报告

1.传感器对应涂料（红外线透过涂料）

在使用遥控器的产品的受光部和智能手机上搭载的传感器的用途上是有实绩的涂料。



特征

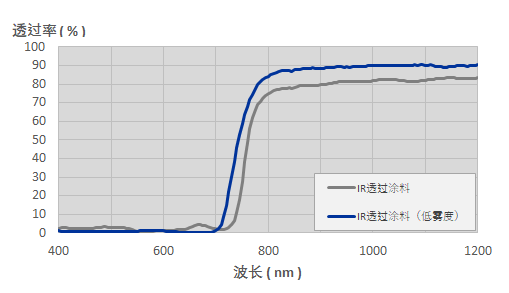

• 阻断可见光、紫外线，仅透过红外线
• 能够在不阻碍红外线照相机（传感器）功能的情况下隐藏照相机镜头
• 可以与各种各样的光传感器合作

最适合驾驶员监控系统和监控摄像头等想要隐藏相机存在的产品。

不妨碍相机（传感器）的功能，可以实现不让相机镜头感到压迫感的设计。

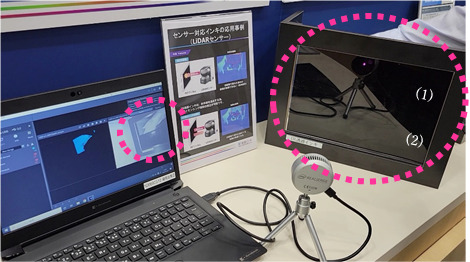

（1）传感器对应涂料、（2）黑涂料

（1）（2）将手放在印刷品的后侧时，确认红外线照相机的透过性后（1）部分可以确认到手。



2.使用传感器对应涂料的非接触产品的实用例

1.智能曲面

特征

• 通过高精彩印刷技术再现真实的木纹

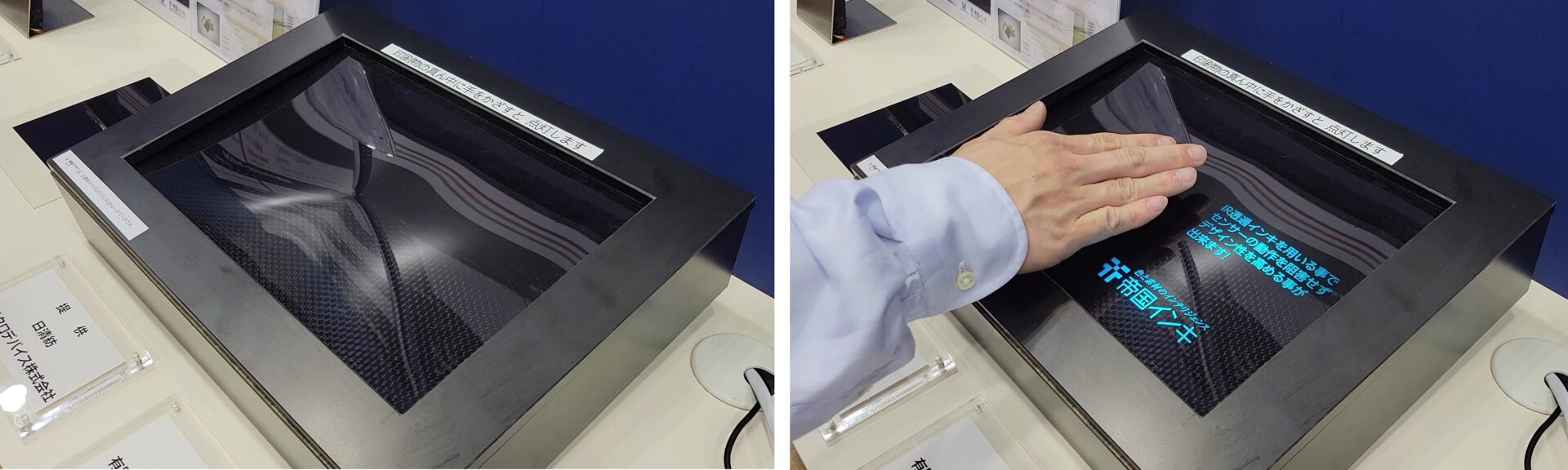

• 只需用手遮一下就可以打开背光灯
• 使用传感器对应涂料隐藏传感器部分也不会阻碍性能
• 通过实施隐形印刷，可以在木纹部分显示文字

通常情况下，木纹等的设计很简单，根据需要可以显示文字和标志。

NS Advantech Co.,Ltd. 提供

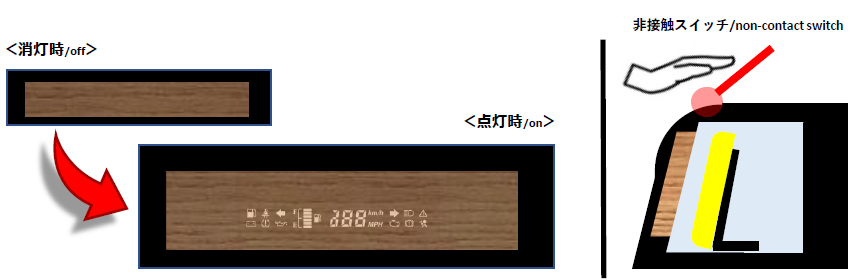

结构

其他还可以再现各种各样的设计。

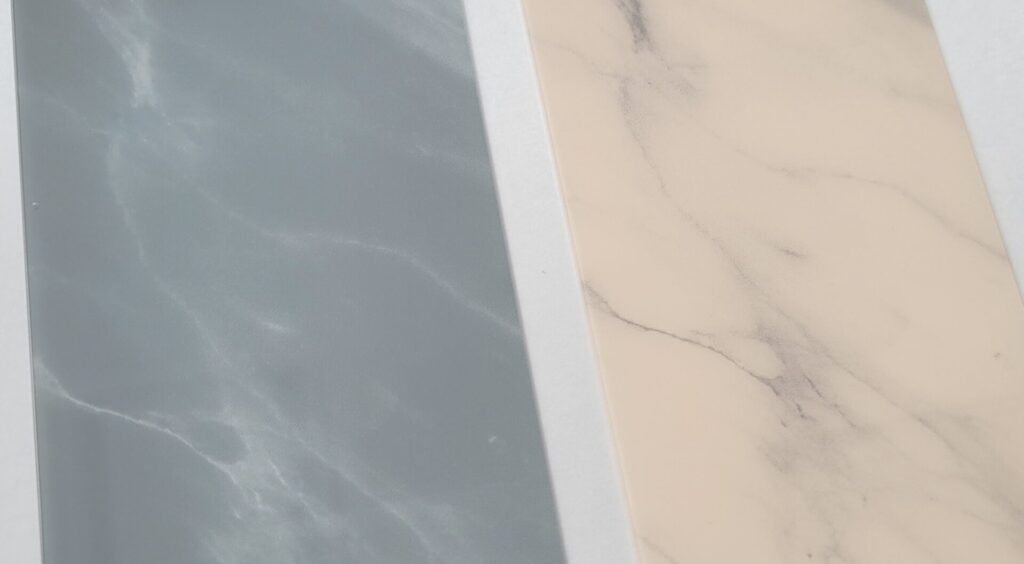

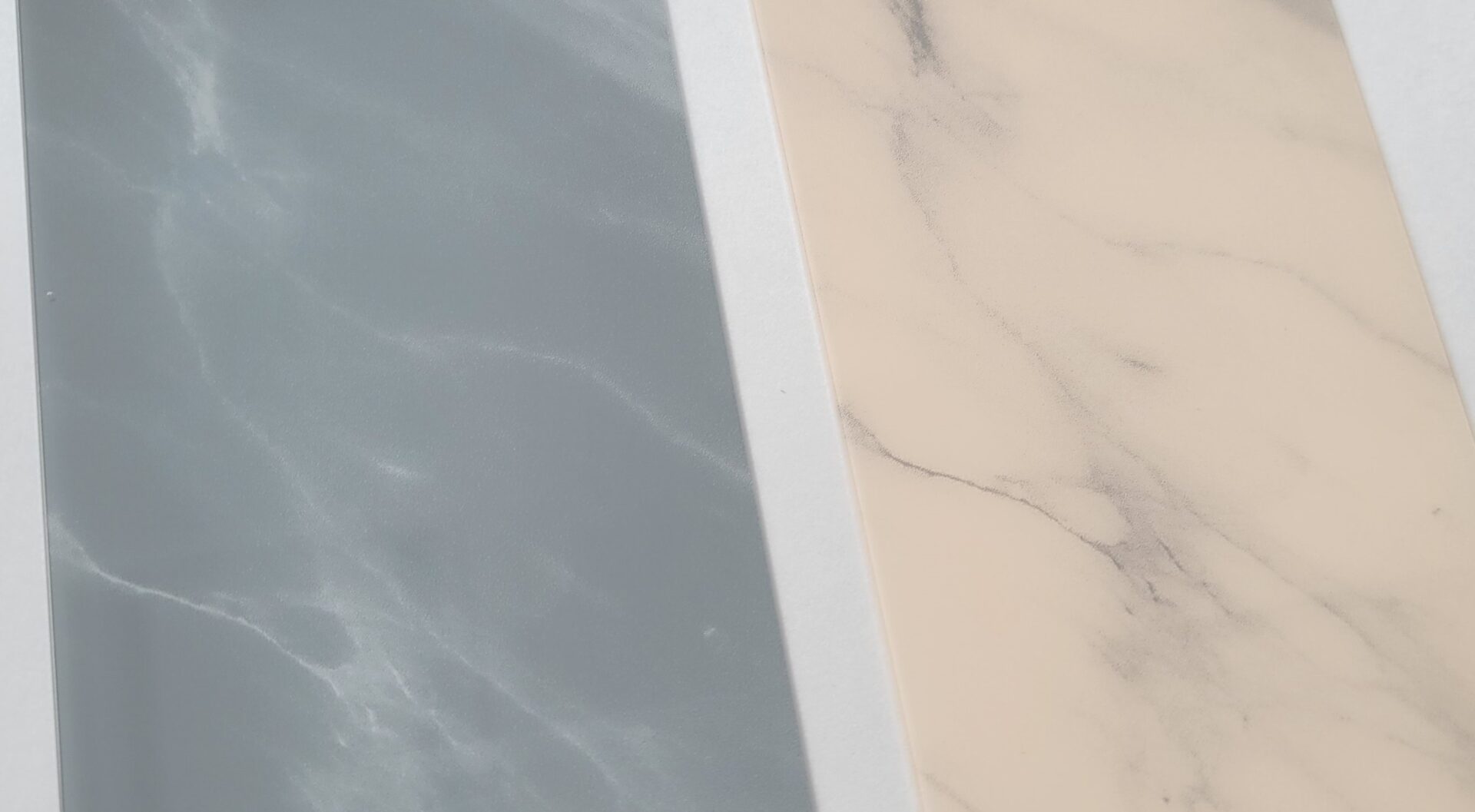

下面是用丝网印刷再现石纹的印刷品。

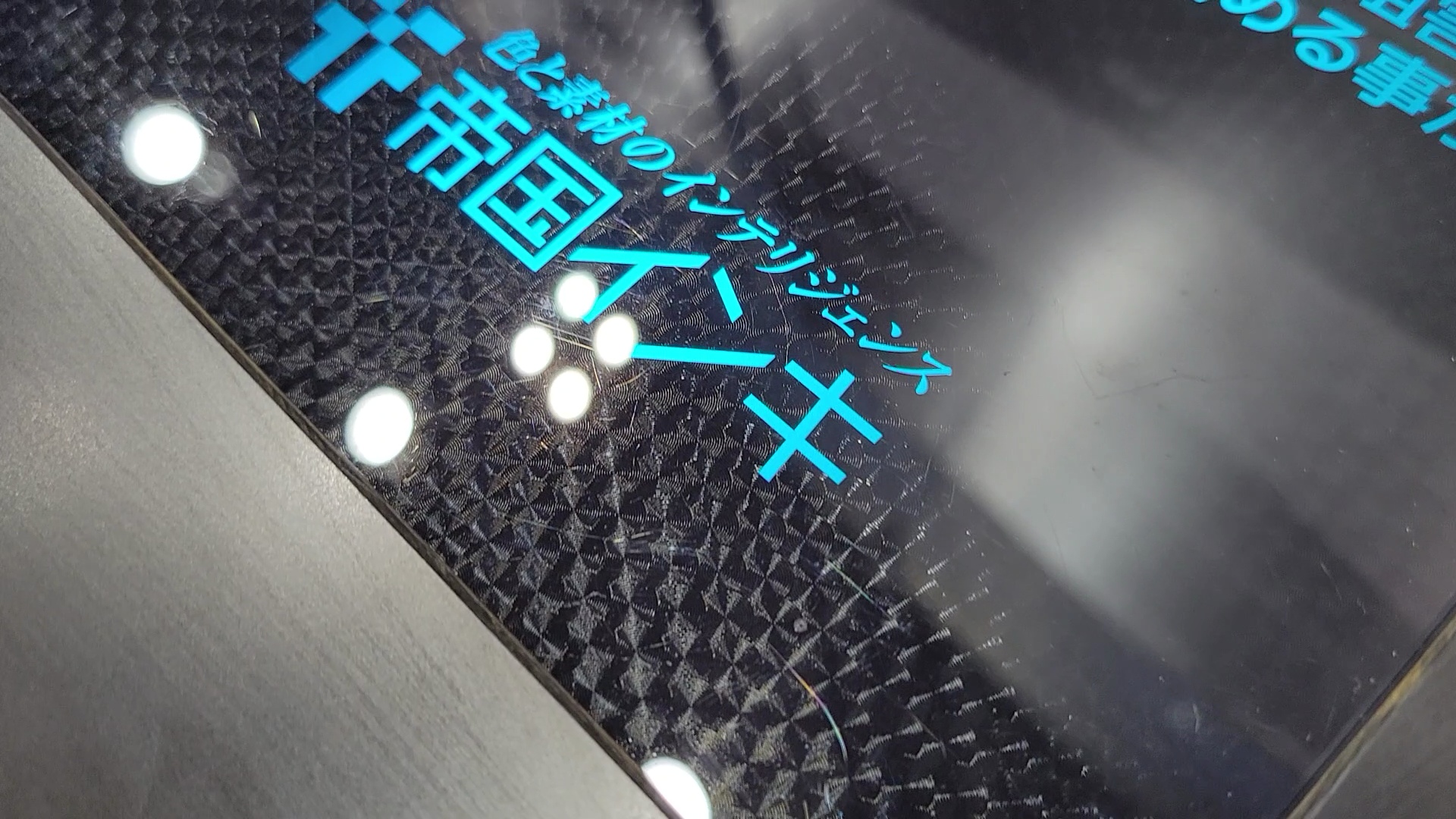

也可以设计出炭黑色调。

Nisshinbo Micro Devices Inc. 提供



2.非接触按钮

特征

• 传感器感知手指时亮灯
• 根据传感器的不同，可以调整手指靠近的距离和传感器反应之前的时间（防止误操作）
• 隐藏传感器部分的设计按钮也可以对应



电梯等非特定多数人接触的地方，水龙头等寻求便利性的产品成为能活跃的产品。



以下是模仿电梯按钮的演示机。

合作公司：日本电气株式会社、东亚电子株式会社

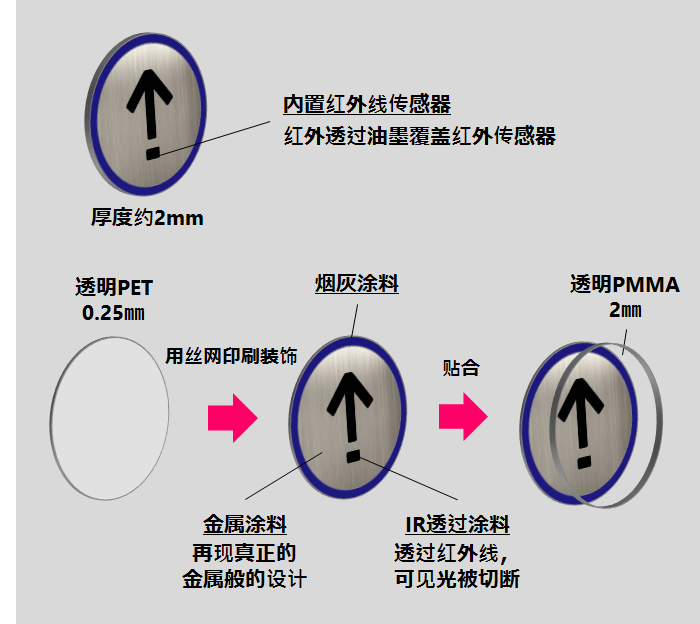

丝网印刷的构成

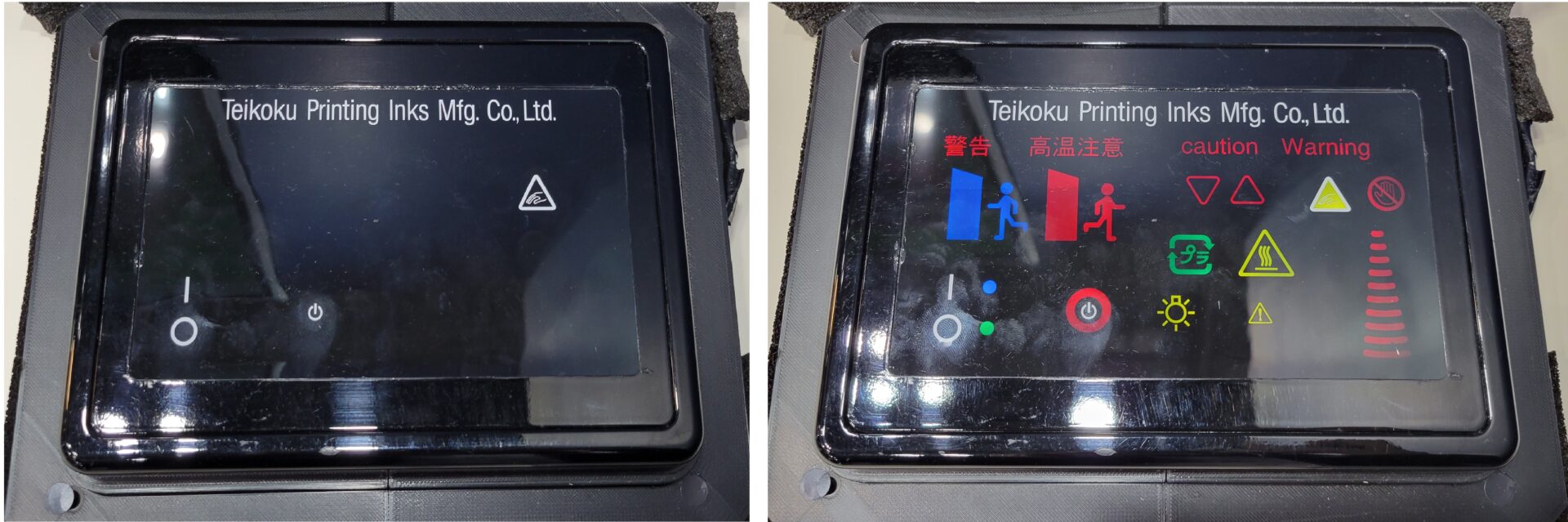

3.触觉技术与隐形装饰之间的合作

智能手机，游戏，VR等被使用的触觉技术（例.按了实际没有的按钮和图标的时候，能得到按了的感觉）和隐形装饰的协作产品。



特征

• 没有设计的单色黑色也可以隐形装饰
• 用手指按下封锁画面时，振动传递到手指，背光灯亮起

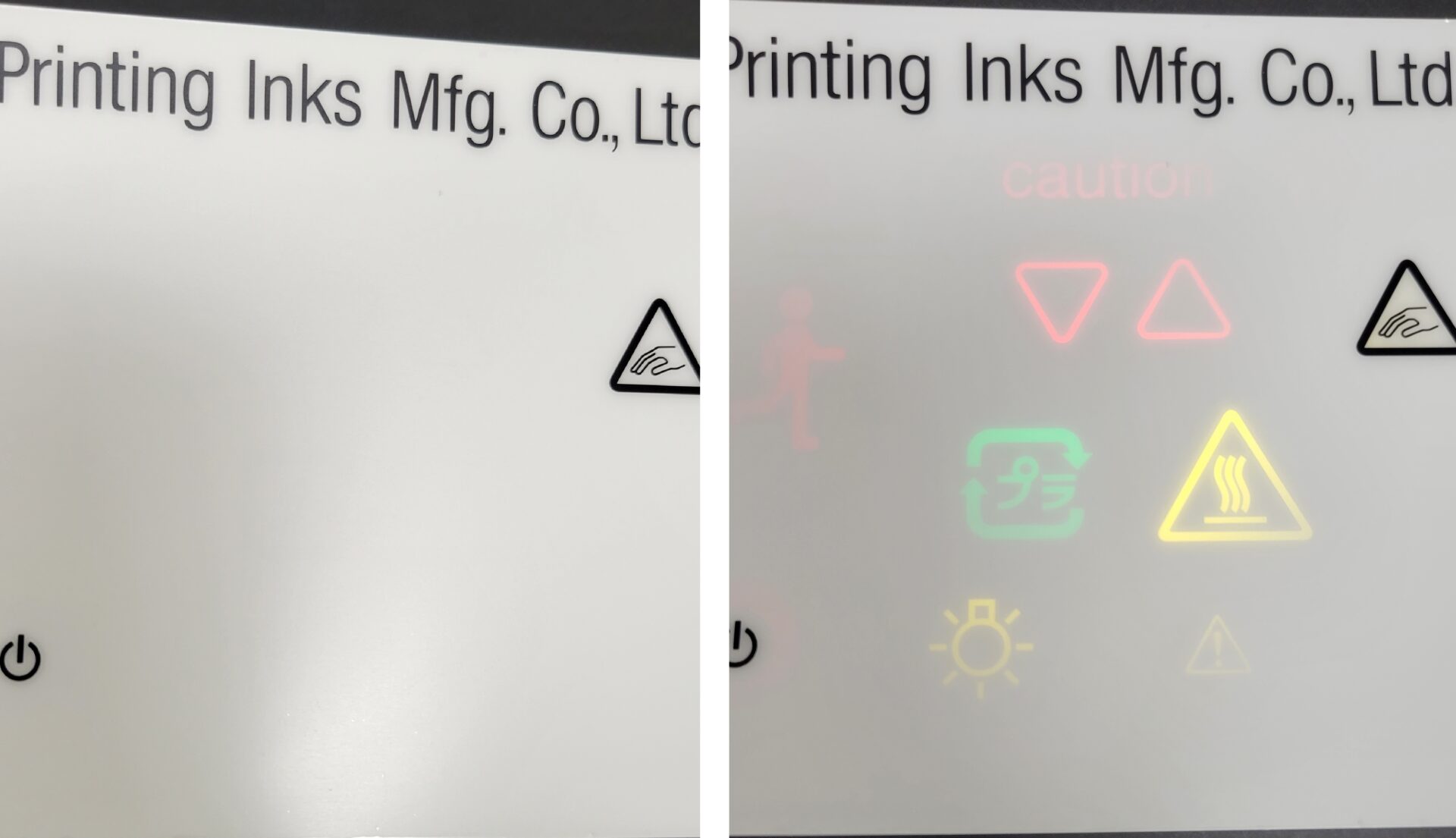

• 可以在什么都没有显示的地方显示图标

也可以将图标指定为所需的颜色。

也可以设计出白色。



4.电磁波屏蔽用涂料

特征

• 能够反射来自外部的电磁波
• 通过把其他屏蔽材料（金属板）更换为印刷物，为最终产品的轻量化做出贡献
• 也可以直接赋予产品（喷涂）
• 可以在必要的地方赋予必要的屏蔽功能
• 可以用一种涂料屏蔽宽范围的频率（0.1MHz～90GHz）

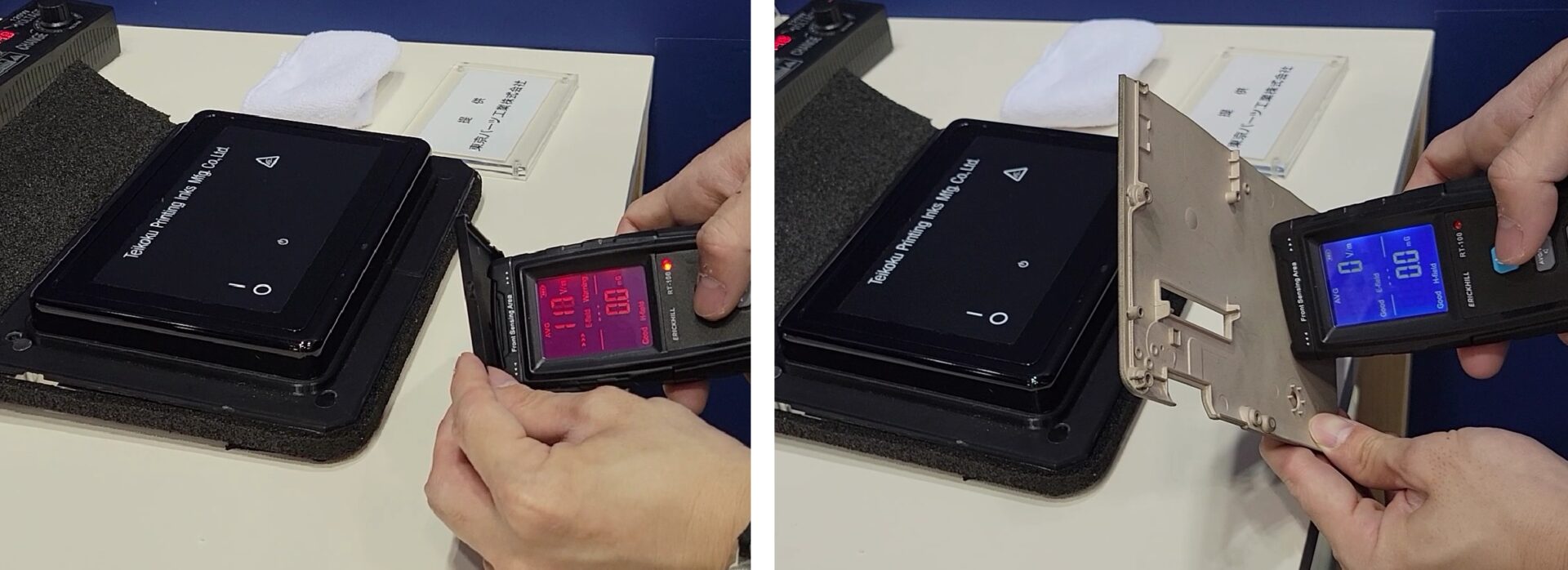

没有涂抹电磁波屏蔽用涂料的塑料（左）和涂抹的塑料（右）相比，可以确认涂抹的塑料能够屏蔽。

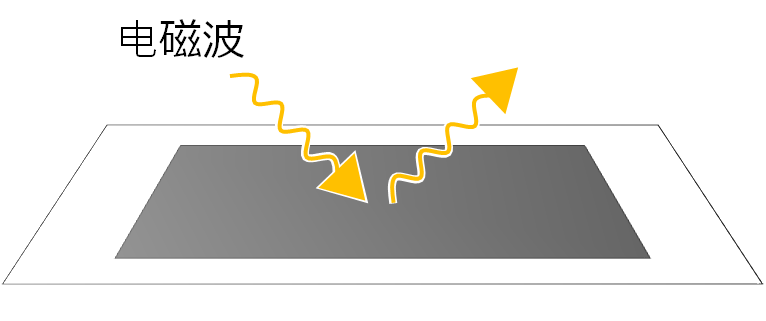

反射型原理

电磁波碰到涂料涂膜的话，一部分成为反射，一部分成为电流做屏蔽



性能

以下是对频率测量屏蔽效果的结果。

使用方法

（1） 丝网印刷：可印刷为需要屏蔽功能的部分的形状

（2）喷涂：可直接喷涂产品，赋予电磁波屏蔽功能

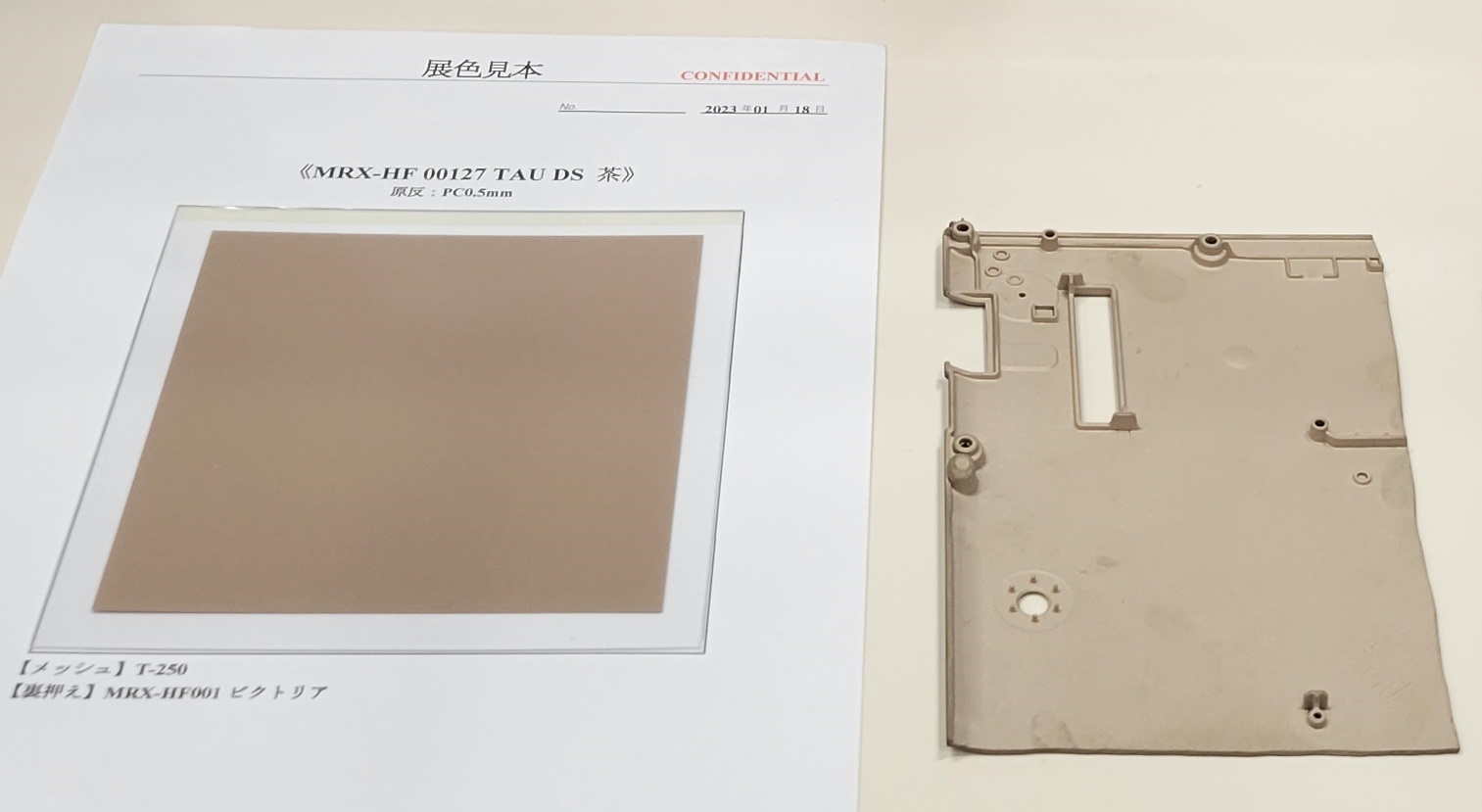

左边是①丝网印刷，右边是②喷涂。



电磁波屏蔽用涂料的种类

电磁波屏蔽涂料设置为MRX-HF（塑料用）、GLS-HF（玻璃用）。
