第6回　名古屋カーエレクトロニクス技術展 出展レポート

1.センサー対応インキを使った加飾技術のご紹介

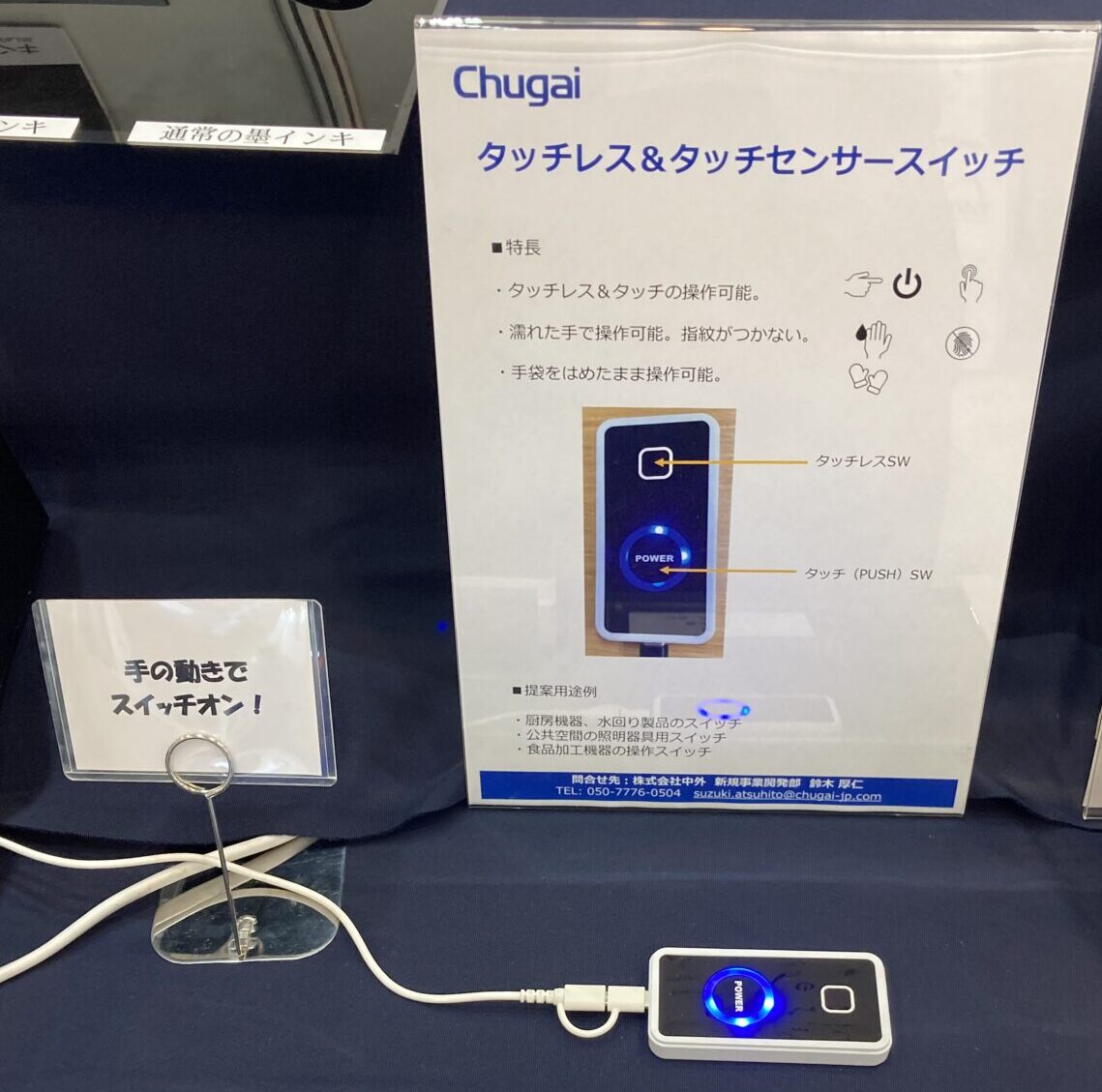

1.タッチレス&タッチセンサースイッチ

タッチレス&タッチセンサースイッチとは、内蔵された赤外線センサーが、かざされた手を検知することで、非接触でオン・オフ出来る機能を併用した物理スイッチです。赤外線センサー部に弊社センサー対応インキ（IR透過インキ）を用いております。

通常のスイッチとしても使えますが、濡れた手や手袋をはめたままでも、タッチレスで操作が可能です。

医療機器や厨房機器、水回りのスイッチなど応用範囲は無限大です。

(1)センサー対応インキを印刷したカバー
(2)センサー本体（ICチップ）
(3)センサーが投光・受光する赤外線

協力会社：株式会社中外様、株式会社名栄社様

2.可能性を広げるセンサー対応インキ

センサー対応インキは、内蔵するセンサーの種類に適した透過波長や透過度の調整が可能です。
その為様々なセンサー内蔵製品に対応することができます。

センサー対応インキができること

• スクリーン印刷の特色を生かした、自由なデザインのスイッチが作成できる
• センサーを隠すようなデザインが可能（シームレス化）
• ステルス印刷と組み合わせることで、必要な時にだけ情報を表示させることができる

3.センサー内蔵製品（非接触ボタン）への応用

近年、感染症対策などで、不特定多数の方が触れる場所の非接触化が進んでいます。

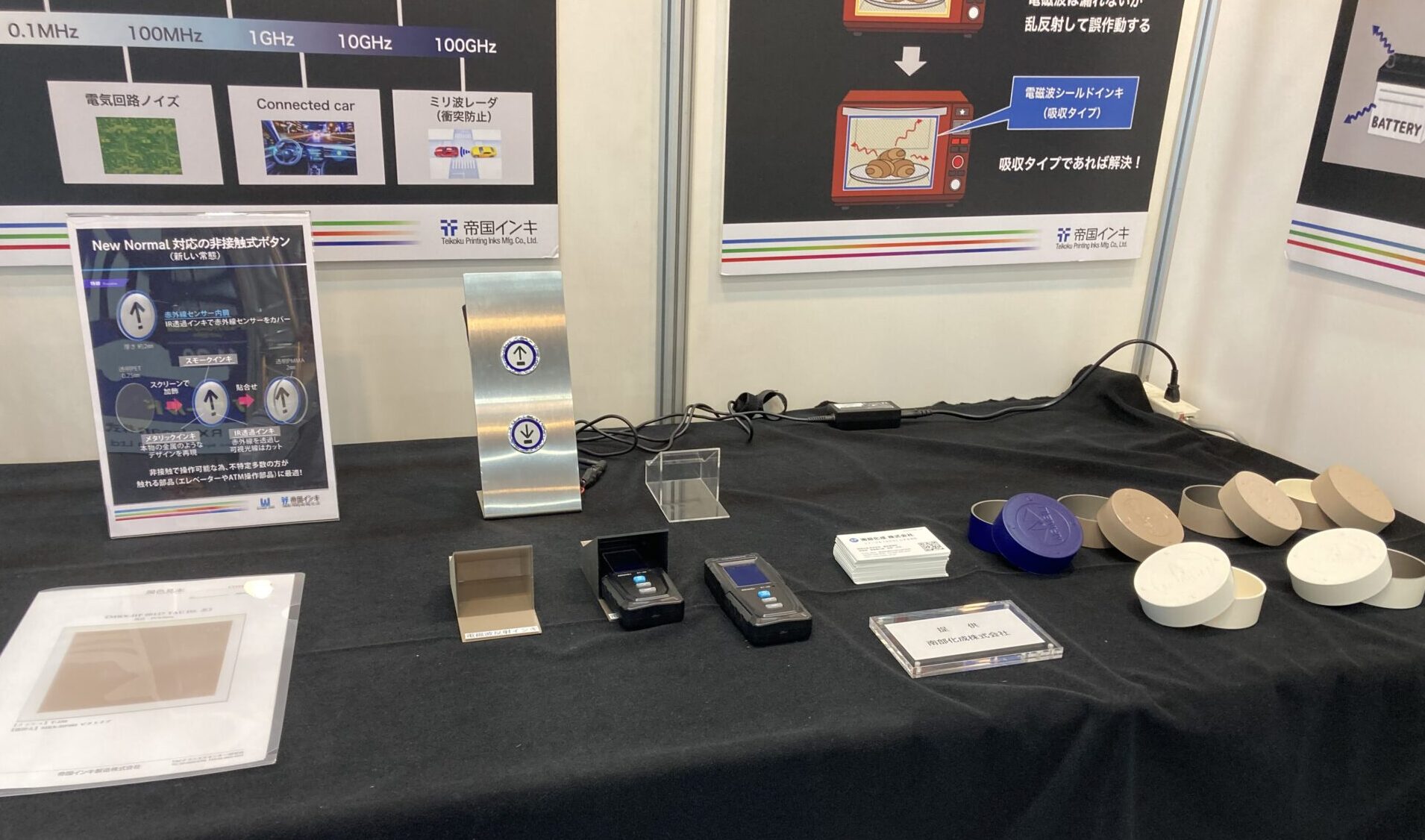

以下は、エレベータなどのボタンにおいて非接触選択できる印刷物です。

矢印の下に赤外線センサーが内蔵されており、指を近づけるとセンサーが反応してブザーが鳴ると同時にボタンが光り、動作したことが確認できる仕組みになっています。

協力会社：株式会社エレバイザージャパン様、東亜エレクトロニクス株式会社様

2.電磁波シールド用インキのご紹介

1.電磁波シールド用インキとは

電磁波シールド用インキは、導電インキの一種であり、導電性を有する塗膜が電磁波の侵入・漏洩を遮断（シールド） するインキです。他のシールド材（金属板）と比較して、軽量薄型で高耐湿性など機能性に優れています。

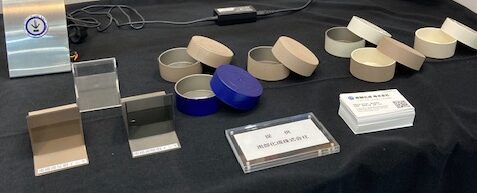

電磁波シールドケースの試作品の例

協力会社：南部化成株式会社様

参考：抵抗値の自由な設定が可能な導電インキのご紹介

2.電磁波シールド用インキの特徴

電磁波シールド用インキには4つの特徴があります。

①  樹脂材料との組み合わせで軽量化や薄型化が可能

②  広範囲な材料に接着

③  必要部分のみをパターン印刷できる

④  広範囲の周波数(0.1MHz～90GHz)を1種類のインキでシールド可能

他の電磁波シールド材料とは異なり、電磁波シールド効果とスクリーン印刷のメリットを兼ね備えた製品となっています。

3.電磁波シールド用インキの使用方法

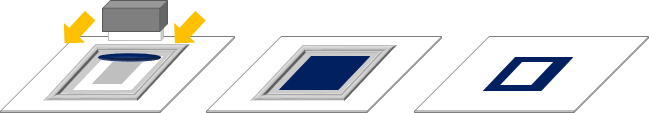

①スクリーン印刷：シールド機能が必要な部分の形に印刷ができる

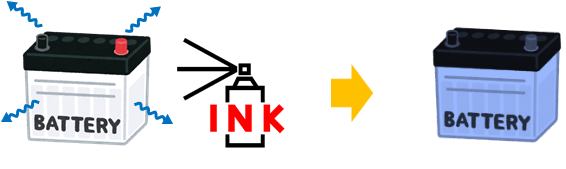

②スプレー塗装：製品に直接吹き付けて電磁波シールド機能を付与できる

3.センサーとステルス印刷技術（シャイテク）のコラボ

1.非接触スイッチとステルス印刷

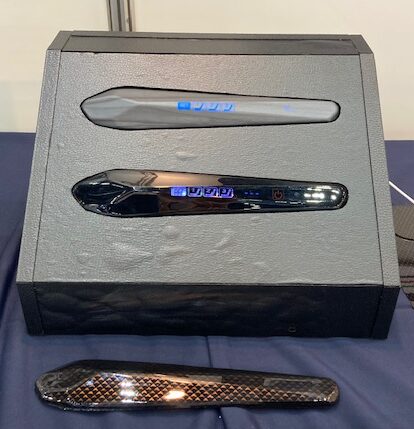

センサー対応インキを使用した非接触スイッチとステルス印刷を用いると、必要な時に必要な情報を表示する製品を作成することができます。

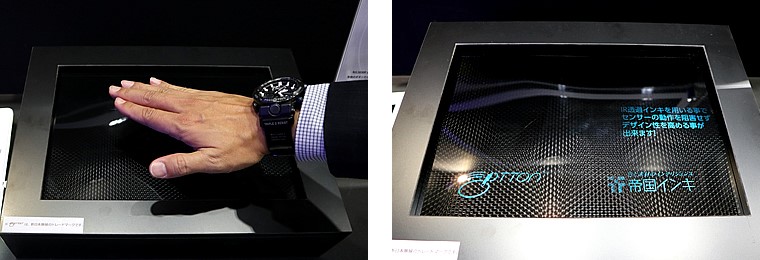

以下は、見た目はカーボン柄であっても、手をかざすと非接触スイッチが作動し、隠していた情報が表示されます。

協力会社：日清紡マイクロデバイス株式会社様、有限会社長山スクリーン様
