第30回Finetech Japan展览会出展报告

举办概要

第30届Finetech Japan展览会是将电子显示器、与其制造装置、材料技术等一同展出的洽谈会。 本公司展出了光照时可浮现设计的隐形印刷、传感器对应涂料(IR透过涂料)、电磁波屏蔽用涂料、非导电黑色涂料、高精彩涂料(高品位、高精细丝网涂料)等最新的涂料・印刷技术

会期
2020年12月2日 ~ 04日
会场
幕张国际会展中心
官网
https://www.ftj.jp/en-gb.html

参展内容一览

1. 隐形印刷(隐藏印刷)的介绍

1. 隐形印刷(隐藏印刷)是指

所谓隐形印刷(隐藏印刷),是在背光照射时出现设计的印刷表现。通过多层印刷亚光光油、透过色、黑色镂空图案来实现。通过这种隐形印刷,可以实现令人惊讶的动态设计。

(1)表面:亚光光油、(2)PC基材、(3)背面第1层:透过色、(4)背面第2层:黑色镂空图案

ステルス印刷(隠し印刷)の構造

(1)印刷、(2)成形、(3)背光照射(出现文字!(有令人惊讶的动态设计)

ステルス印刷(隠し印刷)の原理

2. 可实现自由漂亮设计的隐形印刷

隐形印刷可以自由地设定黑色镂空图案和透过色。可以使用光线将好看的图案隐形化,实现至今没有的动态效果的设计。

表现出浓厚而美丽的黑色(无背光)

表现出浓厚而美丽的黑色(无背光)

光线和细线的美丽设计(背光照射时)

光线和细线的美丽设计(背光照射时)

3. 木纹等精巧的印刷表现与隐形印刷并存

隐形印刷还可以与木纹等精巧的印刷表现相兼容。因此,在已经设计精巧的被加饰的部位使用隐形印刷,可以赋予光照后浮现和状态表示等功能。

像真的一样精致的木纹设计(无背光)

像真的一样精致的木纹设计(无背光)

木纹上原有的清晰显示(背光照射时)

木纹上原有的清晰显示(背光照射时)

Nakanuma Art Screen Co., Ltd. 提供

2. 利用LED光源的隐形印刷应用的介绍

1. LED光与透过色的组合所产生的动态图像切换机制

如果使用了隐形印刷,通过改变照射光(波长统一的LED光源的光),不仅可以改变颜色,也可以改变图案。

例如,通过将波长与红色(波长:580nm~780nm)和蓝色(波长:435nm~580nm)一致的LED光源和只透过此波长光的涂料(透射色为红涂料和蓝涂料)组合起来,可以通过选择LED光源来切换动态图像。(参照下图)

(1)照射红色LED时的图像、(2)照射蓝色LED时的图像

利用LED光源的隐形印刷应用的介绍

只透过红色光,只透过蓝色光,两种都透过,两种都不透过的组合的图像

利用LED光源的隐形印刷应用的介绍

(3)底材(4)透明涂料(5)烟灰色涂料(6)仅透过红色波长的涂料
(7)仅透过蓝色波长的涂料(8)扩散涂料(9)红和蓝两种LED光源

2. 通过红色和蓝色LED光源在同一位置上切换图像

通过利用上述结构,可以区分使用红色和蓝色的LED光源,自由切换同一部分位置上的图像。 以下是对一个部位实施红光照射和蓝光照射两种设计的例子

无背光照射(采用了美丽的金属色。)

无背光照射(采用了美丽的金属色。)

红光的照射(从左侧开始蓝光的照射。光的透过部分与红光不同。)

红光的照射(从左侧开始蓝光的照射。光的透过部分与红光不同。)

蓝光照射(从红色的“LOCKED”切换为蓝色的“UN LOCKED”)

蓝光照射(从红色的“LOCKED”切换为蓝色的“UN LOCKED”)

3. LED光源・透过色的渐变色使隐形印刷多色化

通过LED光源的颜色和透过色的组合和描绘的设计上下功夫,就可以实现色彩鲜艳、有动作的设计。

LED光源・透过色的渐变色使隐形印刷多色化

K&D Co., Ltd. 提供

3. 为自动驾驶做出贡献的传感器对应涂料(IR透过涂料)的介绍

1. 传感器对应涂料(红外线透过涂料、IR透过涂料)是指

传感器对应涂料是指,具有传感器应检测到的光(红外线)透过功能的加饰涂料。通过使用这种涂料,传感器受光口也可以和周围部位一样进行装饰。也就是说,使传感器功能和无缝设计兼顾成为可能。

传感器对应涂料,可以防止无意的紫外线和可见光的透过和乱反射等,也有助于防止传感器误操作等提高功能性。

(1)产品的壳体部(PC、PET膜、玻璃)、(2)导致误操作的可见光、紫外线
(3)想要检测的波长的光(红外线)、(4)传感器对应涂料、(5)传感器模块

センサー対応インキの仕組み

2. 安全、自动驾驶技术中不可缺少的传感器对应涂料

为了提高汽车的安全性和实现自动驾驶,需要在汽车上安装很多传感器。例如,把握物体和人的距离的毫米波雷达,把握这些运动的运动传感器,还有立体把握包含这些的周围状况的LiDAR传感器等。

传感器对应涂料,对提高安全性、自动驾驶等不可或缺的各种传感器,从增加装饰和提高功能性两方面都有贡献。

传感对象 传感器名称 内容

与物体的「距離」

毫米波雷达

使用毫米波段(波长1~10mm=频率30~300GHz)电波的雷达

物体・人的「移动」

运动传感器

检测物体、人的动作(加速度、倾斜、方向等)的传感器

3D把握物体

LiDAR传感器

用红外线可以三维地把握周围物体的传感器

以珍珠色为主,备有各种颜色的传感器对应油墨

以珍珠色为主,备有各种颜色的传感器对应油墨

4. 高性能传感器对应的高透明IR透过涂料的介绍

1. 高透明IR透过涂料是指

与以往的IR透过涂料相比,高透明IR透过涂料是提高透过光量和减少导致误操作的光的扩散性涂料。对传感器的高性能化的对应和无缝设计的实现发挥力量。

高透明IR透过涂料与以往产品的比较。

全光线透过率
(1)高透明IR透过涂料、(2)以往产品

扩散性(扩散透过率)
(1)高透明 IR透过涂料、(2)以往产品

2. 高透明IR透过涂料与以往产品的图像比较

以下是对实际的运动传感器使用了高透明IR透过涂料和旧产品的图像比较。高透明IR透过涂料(右下图)与以往产品(左下图)相比,手的边界部分被鲜明地检测出来。

センサー対応インキの仕組み

5. 电磁波屏蔽用涂料的介绍

1. 电磁波屏蔽用涂料是指

电磁波屏蔽用涂料是导电墨水的一种,电磁波碰到具有导电性的涂膜时,一部分被反射,另一部分转化为电流。导电性越高电磁波屏蔽性能越高。

2. 印刷方式的优点

与电磁波屏蔽用薄膜等相比,没有粘贴工序,是便宜的工法。另外,只印刷必要的部分和网目印刷的透光性并存等,其他工法很难实现,定制也很便宜。而且,和使用金属的其他施工方法相比,对湿度的耐受性更好。

3. 电磁波屏蔽涂料的性能

涂料名 表面电阻值
Ω
0.3 – 3
MHz
3 – 30
MHz
30 – 300
MHz
0.3 – 1
GHz

MRX-HF 00127 TD DS 灰

100Ω

30 – 60dB

40 – 60dB

20 – 40dB

18 – 22dB

MRX-HF 00127 TAU DS 茶

40 – 65dB

65 – 80dB

65 – 80dB

50 – 60dB

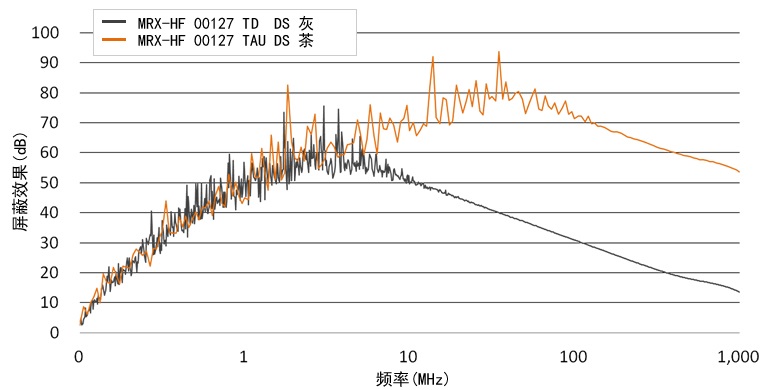

电磁波屏蔽涂料的屏蔽性能值

-试验条件:膜厚15μm、测试基材PC、干燥条件80°C-30分钟
-印刷条件:
黑色・灰色 T-250网目、Z-004溶剂 5%、210固化剂 5%
茶色    T-250网目、SM-800添加剂 10%、210固化剂 5%



电磁波屏蔽涂料(MRX-HF00127 TAU DS茶)的印刷示例

电磁波屏蔽油墨(MRX-HF00127 TAU DS茶)的印刷示例

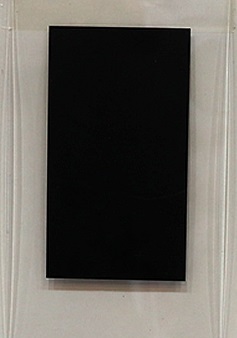

玻璃用电磁波屏蔽涂料(MRX-HF00127 TAU DS黑)

6. 针对静电对策的非导电涂料的介绍

1. 非导电墨涂料・非导电金属涂料是指

以前的黑色涂料和金属涂料都是使用碳和金属等导电性材料。因此,在使用电子设备时,有静电的涂膜通电引起的电路火花和电波故障的风险。但是,这种非导电墨涂料和非导电金属涂料,因为形成高电阻值的涂膜,可以放心地用于电子设备。

油墨名 以往产品的电阻值 非导电涂料的电阻值

黑色涂料

104~5Ω左右

1010Ω以上

金属涂料

105~10Ω左右

1010Ω以上

2. 使用非导电黑色涂料、非导电金属涂料的电子设备

非导电黑色涂料因为兼具高隐蔽性和非导电性,所以被用于显示器的镜框。另外,在给电子设备赋予高级金属设计时,也会使用非导电金属涂料。

(1)防静电的边框印刷(非导电黑色涂料)(2)LOGO印刷(非导电金属、镜面涂料)
(3)边框印刷(高隐藏679白•979黑)、(4)传感器部的加饰(传感器对应涂料)

使用非导电黑色油墨、非导电金属油墨的电子设备

将非导电黑色涂料、非导电金属涂料印刷在显示器的镜框上的例子

使用非导电黑色油墨、非导电金属油墨的电子设备

7. 高精彩涂料(高精细丝印涂料)的介绍

1. 高精彩涂料(高精细丝印涂料)是指

高精彩涂料是可以印刷以往涂料难以达到的L/S100μm的细线、点径100μm的渐变色、浓厚的满版高品质印刷的高精细丝网涂料。关于高精彩涂料和以往涂料的印刷品质的比较如下:

印刷品质的益处 以往涂料 高精彩涂料

便益1:
细微印刷性

L/S100μm细线的单侧宽度为20μm
数百μm直径的点也难以稳定印刷

可以印刷L/S 100µm的细线,单侧宽度为5~8µm
可以稳定印刷100µm直径的点

便益2:
满版和细线的
同时印刷

网版和印刷条件变化,需要分别印刷

满版・细线・渐变色可以实现同一网版印刷

便益3:
边缘对应性
(印刷边界的凹凸)

直线印刷・圆形的镂空印刷会产生锯齿边缘

直线印刷・圆形的镂空印刷可以将锯齿边缘控制在10μm以下

2. 高精彩涂料(高精细丝网涂料)的高级感表现

因为高精彩涂料的高印刷品质,可以使用100μm的细线进行细致的设计,通过浓厚的满版印刷和高分辨率的渐变色,实现具有高级感的设计等。

使用高精彩涂料印刷细线和点体现高级感设计的例子

高精彩インキ(高精細スクリーンインキ)の高級感のあるデザインの例

线和空间100μm,直径250μm的点也以高质量印刷

线和空间100μm,直径250μm的点也以高质量印刷

8. 对成型显示器(曲面显示器)加饰的FIM技术的介绍

1. FIM(薄膜插入成形)是指

FIM(薄膜插入成形)是指,将预先进行了设计印刷的热塑性树脂膜与成型树脂材料一体成型,从而对成形物进行加饰的工法。与涂装相比,这种施工方法具有简便、低成本、设计的自由度高(可实现多色、细线)等优点

(1)丝网印刷、(2)成形、(3)注入

FIM(フィルムインサート成形)の仕組み

(a)热塑性树脂膜、(b)涂料层、(c)粘合剂层、(d)成形树脂

2. 使用FIM技术对成形显示器(曲面显示器)的镜框进行加饰

使用特殊丙烯酸薄膜的成型显示器的镜框也可以利用FIM(薄膜插入成形)技术进行美丽的加饰。

在镜框上添加标记等,也可以通过印刷进行加饰,很容易对应。

在镜框上添加标记等,也可以通过印刷进行加饰,很容易对应。

形状复杂的成形显示器的加饰也可以对应

形状复杂的成形显示器的加饰也可以对应

关于介绍的涂料、施工方法、试制品请随时咨询。
