聚碳酸酯，处理PET用超光泽涂料
MIR-41000镜面涂料
MIR-41000镜面涂料是针对PC,处理PET材料有优越印刷适应性的镜面涂料。
在设计上因不含有盐酸类树脂，是对人体和环境都柔和的涂料，作为代替电镀使用方面，对环境，成本都有益处，能广泛应用于家电产品，手机，以及其它的产品。

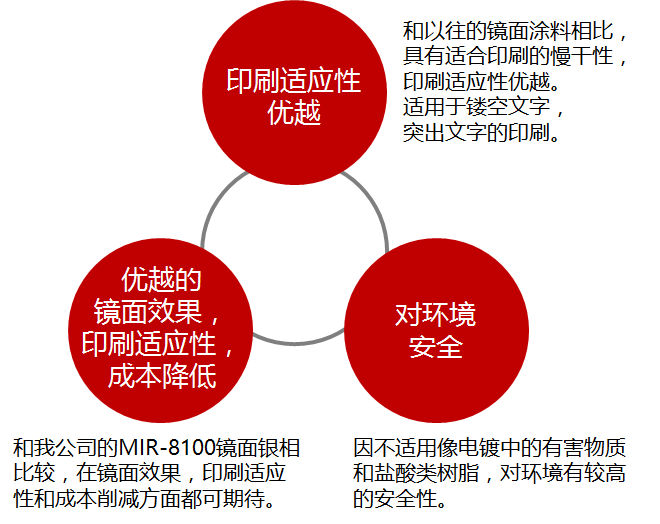

特 点
-
印刷适应性优越
和以往的镜面涂料相比，具有适合印刷的慢干性，印刷适应性优越。适用于镂空文字，突出文字的印刷。 -
优越的镜面效果，印刷适应性，成本降低。
和我公司的MIR-8100镜面银相比较，在镜面效果，印刷适应性和成本削减方面都可期待。 -
对环境安全
因不适用像电镀中的有害物质和盐酸类树脂，对环境有较高的安全性。
MIR-41000镜面银涂料的性能比较表
据我公司的试验、MIR41000和我公司镜面银以及其它公司的涂料的性能比较如下。 请参考。
相対評価：優[5]←→[1]劣
| 鏡面性 | 印刷适应性 | 印刷时不发生斑点 | 印刷环境条件 | ||
|---|---|---|---|---|---|
| 流线干燥 | 烤箱干燥 | 高温高湿的环境下可以稳定印刷 | |||
| MIR41000 |
4.5
|
4
|
5
|
4.5
|
5
|
| MIR31000 |
3.5
|
3.5
|
3.5
|
4
|
5
|
| MIR-8100 |
4
|
3.5
|
3
|
4
|
3
|
| A（其他公司产品） 相当于MIR-8100 |
3
|
3.5
|
2
|
4
|
4
|

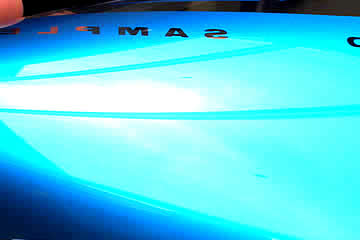

优越镜面性的光的反射例
色彩多样性例
颜色和高辉度表现例
用 途
＊适用于各种PC、处理PET片材上的印刷、来代替烫金或电镀薄膜，镀金。
＊应用于家电产品的表示板、手机按键、面板按键、等其它产品。
印 刷
＊MIR-41000镜面银的印刷条件如下。
| 网版 | T-300目 |
| 稀釈剤 | 没有必要稀释。不稀释直接印刷。 |
| 乾燥条件 | 80°C,30分（强制干燥） |
| 硬化剤 | 无需硬化剂。直接印刷。 压延成形使用时，请添加3%的200固化剂。可以增强剥离强度。 |
- 涂料成分的一部分会经时分离。在您是用前，请充分搅拌涂料。
- 使用T-300目印刷时，每公斤的覆盖面积为、約40～50平方米。
- 镜面银涂料本身虽能与素材粘接、但为防止擦伤，提高光泽性和耐性，请使用[MIB涂料系列]进行压盖印刷。
- 镜面涂料膜厚若超过3µm、与压盖涂料之间会产生层间剥离现象。
干 燥
- 请加热干燥。加热干燥温度和时间、80°C，30分。
- 如不进行镜面涂料的干燥，直接印刷MIB涂料压盖再干燥的化、容易引起层间剥离。
以下，是在干燥方面常有疑问。 其他疑问请转 Ｑ＆Ａ。
 |
用传送带干燥机干燥时、产生雾化现象。这是为什么。 |
 |

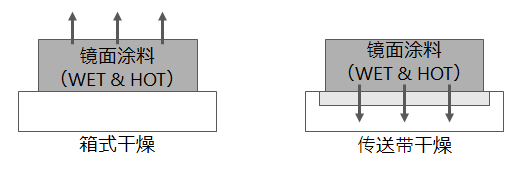

用滚筒印刷机在PC材料上印刷，用传送带干燥机干燥的例子。 原因是从初期干燥到高温干燥的原因。 虽然，用滚筒印刷机印刷，有必要使用传送带干燥机、但可以推测是，因为没有进行 推荐的80度30分钟的干燥，而进行了，100度，2分的高温短时间干燥，在干燥印刷层中间的溶剂的同时也产生了高温，使其侵蚀了，PC片材的缘故。
|
|
在干燥线干燥时、为了不产生雾化，要怎么做。 |
|

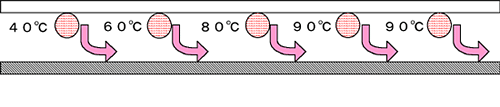

采取以下对策，可以解决问题。 （1） 降低传送带干燥线的温度（80°C以下）。 （2） 在传送带干燥线较长有几个组合式干燥机的情况，在干燥机入口附近的单元的温度设定在40-60度低温，用初期干燥让涂层中的溶剂挥发掉8到9成。 （3） 然后、在进行80～100°C的高温干燥，让溶剂充分挥发掉，可以形成未雾化的镜面效果。
|
