Convertech JAPAN 2019 的出展报告

举办概要

在“Convertech JAPAN 2019”展会上,以附加产品创意性和功能性的技术和材料为主题,举办了“三维表面加饰技术展”。
本公司在此次技术展上展出了将高级感赋予商品的高精彩涂料(高品位·高精细涂料)等最新的印刷、涂料技术。

会期
2019年01月30日 ~ 02月01日
会场
东京 Big Sight
官网
http://convertechexpo.com/en/index.html

参展内容一览

1. 提高安全性·自动化传感器用的涂料介绍

1. 对应各种传感器的传感器用涂料

传感器用涂料(红外线透过涂料(IR透过涂料)是一种具有透过传感器应检测的波长(红外线等), 阻断其他波长(可见光、紫外线等)功能的涂料。 防止传感器误动作和自由加饰到受光口的涂料。

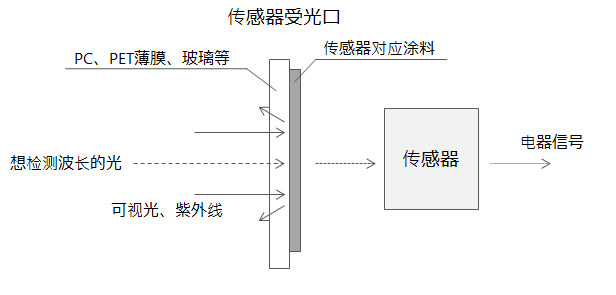

传感器用涂料的结构




2. 对应于汽车各种传感器的传感器用涂料

现代汽车,为了提高安全性和舒适性,使用了许多传感器。本公司的传感器用涂料,使各种传感器只能透过应该检测到的波长, 给予传感器的受光口自由加饰的同时,也使传感器的精度提高。



センサー用インキ。自動運転イメージ
检测对象 传感器名 详细

与物体的距离

毫米波雷达

毫米波段(波长1~10mm=频率30~300GHz)的电波的雷达

物体的运动

运动传感器

检测物体的运动(加速度、倾斜、方向等)的传感器

物体的3D把握

LIDAR传感器

用红外线三维性地把握周围的物体的传感器

在传感器部中加入珍珠色和传感精度并存的动作传感器的例子
在传感器部中加入珍珠色和传感精度并存的动作传感器的例子



2. 利用光的新设计的介绍

1. 使用隐藏印刷的设计

上述传感器用涂料(IR透过涂料)通过在可见光域调整透过光的波长,能够应用于在通常照射和背光照射时实现完全不同的设计的 “隐形印刷”。除了装饰目的以外,伪造防止等安全领域也能利用。

各种加饰的成形物(无法区分有无隐藏印刷)
隠し印刷(IR透過インキ)の例(1) バックライト無し
使用背光实现与通常完全不同的设计
使用背光实现与通常完全不同的设计
被实施了隐藏印刷的成形物的例子
被实施了隐藏印刷的成形物的例子
背光照射时的设计
背光照射时的设计



2. 利用蓄光功能的设计

蓄光墨水是吸收·蓄积太阳·电灯等光线能量,并逐渐释放出其发光性质的涂料。吸收-积蓄-发光可反复多次。 新的设计的实现,对安全对策·节电对策的应用也是可能的

使用黑灯蓄光涂料发光的例子
FIM/IMD

3. 实现高精度印刷的高级感。高精彩涂料系统介绍

1. 根据微细印刷性赋予高级感

高精彩涂料(高品位·高精细涂料)使L/S(线&空间)100µm的细线也可以单侧宽度在5~8µm内稳定印刷。 (在传统的丝网印刷中,以比此数据高数倍的L/S数百µm、宽幅20µm以上为限制。) 高精彩涂料的高细微印刷性,使迄今为止没有的高级感设计成为可能。

在智能手机尺寸的玻璃上使用微细印刷设计的案例
在智能手机尺寸的玻璃上使用微细印刷设计的案例
付与高级感,使用高精彩涂料微细印刷性的例
付与高级感,使用高精彩油墨微细印刷性的例



2. 通过精美的满版·渐变色赋予高级感

高精彩涂料也能实现没有斑点的美丽的满版和100µm以下点径的高分辨率的渐变。 这个美丽的满版和渐变色,在赋予商品高级感的时候发挥力量

100µm以下点径的精密渐变印刷例
100µm以下点径的精密渐变印刷例
通过满版和渐变色组合成独特色调来表现出前所未有的质感的例子
通过满版和渐变色组合成独特色调来表现出前所未有的质感的例子



3. 优良的印刷精度赋予高级感

在传统的丝网印刷中,在印刷边界线上会出现被称为锯齿的凸凹。但是,高精彩涂料能实现没有凹凸的顺畅的边界线。 根据优良的印刷精度,也可以对品质要求严格的产品进行装饰。

用显微镜确认高精彩涂料印刷的电路基板设计
用显微镜确认高精彩油墨印刷的电路基板设计
用高精度印刷的线宽100µm的线和250µm的点径的例子
用高精度印刷的线宽100µm的线和250µm的点径的例子



4. 真物的素材感再现赋予高级感的介绍

1. 实现真正的金属般的光泽·素材感

通过镜面涂料和成形的组合,不经过电镀工序也能有高级感的金属风格设计。 另外,镜面涂料与金属电镀不同,不使用环境负荷质,在环境方面·成本方面都有很大的优点。

用镜面涂料和成形的组合来代替电镀装饰的例子
用镜面油墨和成形的组合来代替电镀装饰的例子
用镜面涂料进行卷筒印刷的成形例。兼顾金属风格的高级感和成本削减
用镜面油墨进行卷筒印刷的成形例。兼顾金属风格的高级感和成本削减



2. 实现漆黑的黑色(钢琴黑色)

像涂漆一样湿润的黑色,被称为漆黑或钢琴黑色,是高级感赋予不可或缺的颜色。 利用这个漆黑颜色可以赋予成形物和玻璃独特的高级感。

用卷筒印刷漆黑色的成形例。兼顾漆黑色的高级感和成本削减
用卷筒印刷漆黑色的成形例。兼顾漆黑色的高级感和成本削减



3. 实现珍珠般柔和的色调和美丽的光泽

珍珠、星光(STELLA)涂料,像天然珍珠似的反射光相互干涉,实现观看角度不同颜色变化的独特的高级感的设计。

用卷筒印刷星光(STELLA)涂料的成形例
用卷筒印刷星光(STELLA)油墨的成形例



4. 实现真物具有的高级感的素材感

根据上述高精彩涂料的高印刷精度,可以再现真物般的高级感的素材感。

通过忠实再现大理石的细小花纹,实现了真物般的素材感的例子
通过忠实再现大理石的细小花纹,实现了真物般的素材感的例子



5. 3D(立体物)的加饰。通过涂装替代来提高设计性的介绍

1. 通过胶片插入成形(FIM)实现具有高级感的设计

薄膜插入成形,也被称为Film Insert Molding/ In-Mold Decoration(FIM/IMD), 是在模具内插入被丝网印刷了的薄膜,利用一体成形加工成成型品的方法。

这个工法使用与涂装不同的印刷进行装饰,对立体物使用了多颜色的自由的有高级感的设计。 另外,与涂装相比,减少VOC的产生·不需要专用设备等,在环境和成本方面也是优秀的工法。


精巧的蓝色渐变(左)和均匀的深红色(右)成形物的例子
100µm等级的细线与成形组合的示例
100µm等级的细线与成形组合的示例



2. 对立体物的TOM成形加饰

所谓TOM成形,是把加热使之可塑化的加饰薄膜直接贴合到立体物上进行装饰的工法。 可以对金属、树脂、木材等多种材质的立体物进行加饰。

在木材的立体物上涂装相同的加饰的例子
在木材的立体物上涂装相同的加饰的例子

在木材的立体物上涂装相同的加饰的例子



3. 可直接印刷到立体物的PAD印刷

所谓PAD印刷,是把涂料转印到硅垫上,在印刷物上压印的印刷工法。 因为垫板可以吻合印刷面变形,可直接印刷于立体物上。

用PAD印刷直接在动物头部的立体摆设(素材是金属)上加饰了的例子
PAD印刷



4. 使用压空成形·真空成形对成形物的加饰

所谓压空成形·真空成形对成形物的加饰,是通过丝网印刷加饰薄膜的成形工法。 与前述的薄膜插入成形不同,是没有射出成形工序的工法。

摩托车防风罩的渐变印刷例子
摩托车防风罩的渐变印刷例子



6. 介绍赋予各种耐性和功能性的的功能性光油

1. 优秀的耐伤性能光油

功能性光油,是赋予耐伤性和耐候性等的各种耐性,光学特性和防滑等机能性的光油。 譬如,由于家电制品和汽车内部装饰使用对抗刮伤性出色的光油,从使用刮伤到保护产品,使保持产品新鲜度的事变得可能。

金色刷子造成的伤口进行自我修复的光油的例子(高光泽(左)、亚光(右))
金色刷子造成的伤口进行自我修复的光油的例子



2. 通过在光学特性调整方面优秀的光油来实现可视性和设计性的并存

所谓光学特性出色的光油,是通过自由调整与光的透过和反射有关的特性值,来提高产品的设计性和可视性的光油。

通过光油调整光学特性的汽车仪表的可视性比较例(亚光(左)和高光泽(右))
通过光油调整光学特性的汽车仪表的可视性比较例



3. 通过光油的光学特性和厚盛功能的应用提高设计性

通过结合光油的光学特性和立体加饰的厚盛印刷,可以将立体的强调性、触感性、可视性等功能赋予产品,实现高诉求效果的设计。

印刷有高级感的珍珠颜色的座席用UV厚盛光油设计的例子
印刷有高级感的珍珠颜色的座席用UV厚盛光油设计的例子



关于介绍的涂料、施工方法、试制品请随时咨询。
